インテリジェント製造への変革を加速させている今日のグローバル製造業界では、ますます多くの企業が、真のデジタル工場は単なるソフトウェアプログラムの集合ではなく、MES（製造実行システム）を中心とした有機的な全体であり、すべてのシステムが連携して動作することを認識するようになっています。
この記事では、デジタルインテリジェント工場におけるMESの中核的な位置を体系的に解明し、ERP、APS、SCADA、WMS、PLM、MOM、CRM、EMSなどの主要システムの機能と、MESとの連携関係を詳細に説明します。また、データフロー、統合技術パス、将来の開発動向の包括的な概要も提示します。

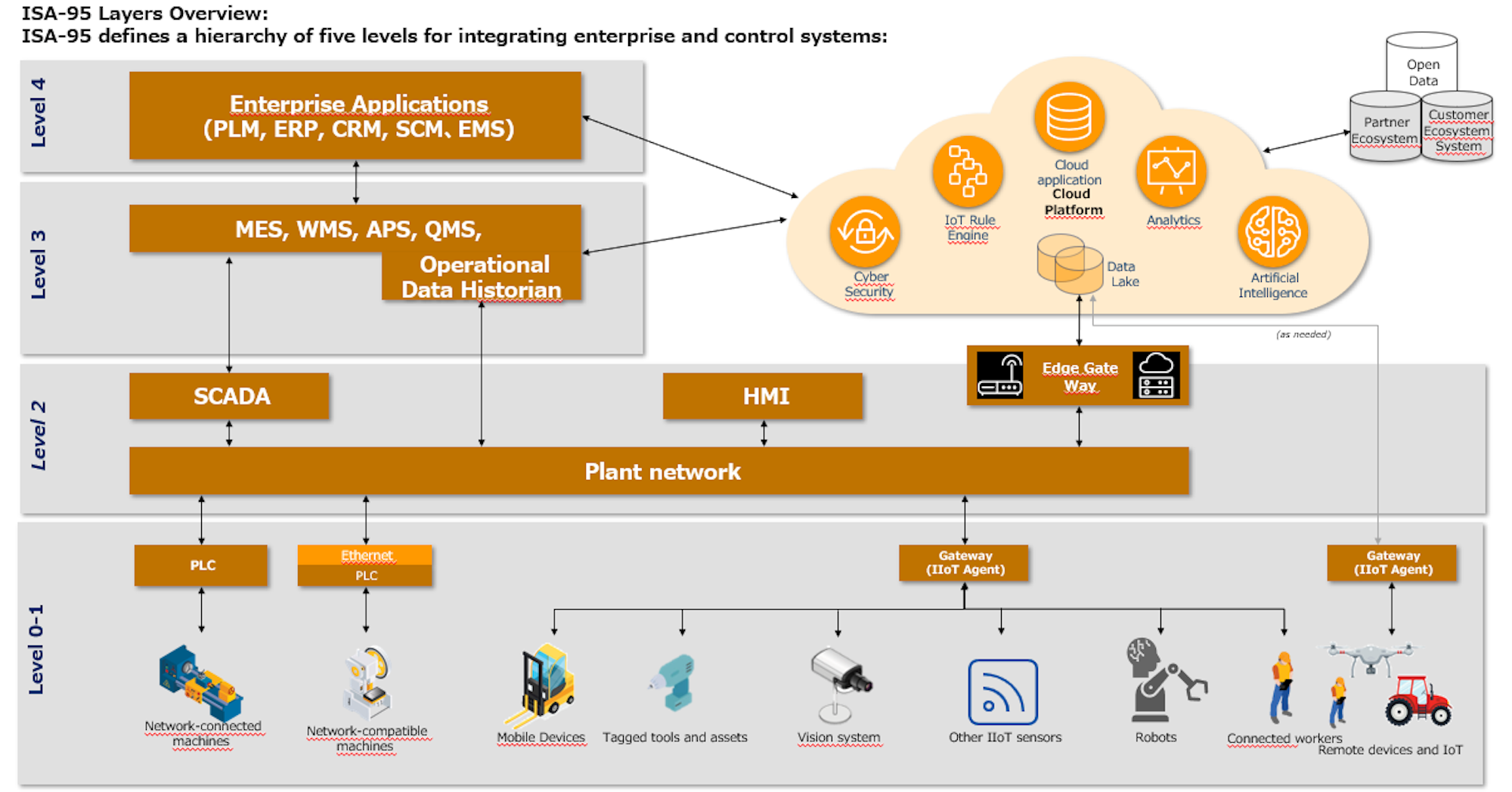

上記ISA-95ベースにシステム関係図は、各システムのコア責任、データ権限領域、MES との統合方向をまとめたもので、Word で表に簡単に変換できます。 システム コア責任 データ権限領域 MES との統合方向 MES 製造現場の実行、作業報告、品質検査、仕掛品管理 プロセス実行、仕掛品 — (中央) ERP マスタデータ、計画、作業指示、在庫、原価材料、BOM、文書 計画データと実行データの双方向同期 APS 制約スケジューリング、生産シミュレーション プロセススケジューリング スケジューリング計画の受信、実行ステータスのフィードバック SCADA フィールドデータ取得、機器監視 リアルタイムの機器ステータス 取得データのアップロード、制御コマンドの発行 WMS 倉庫業務、場所、バッチ管理 バッチと場所の調整 材料配送と完成品の倉庫保管 PLM: 製品設計、BOM、プロセスルーティング。製品データ提供、プロセスルーティング、品質基準。 MOM: 製造業務管理 (MOM) – 品質/設備/人員/エネルギーの総合管理。MOM は、コアモジュールとして MES を使用します。 CRM：顧客関係管理と受注管理。顧客および受注に関するコミュニケーション、受注要件、生産進捗状況のフィードバック。EMS：エネルギー消費監視と最適化。エネルギーデータ交換。生産計画とエネルギー制約。IIoT：デバイスネットワークとデータ収集。デバイスデータ提供。基盤となるデータ収集機能。QMS：品質検査とトレーサビリティ。品質データ連携。品質管理とトレーサビリティ。
完全なスマートファクトリーにおけるデータフローは、おおよそ以下のようになります。
フロントエンド入力：CRMが顧客受注を生成 → ERPが資材所要量計画（MRP）と生産計画（MPS）を実行 → APSが詳細なスケジューリングを実行。
実行レイヤー：スケジューリング計画を受け取った後、MESがそれをプロセスタスクに分解 → SCADAが機器の稼働状況をリアルタイムで監視 → WMSと連携して資材配送を完了。
サポート レイヤー: PLM は、MES 実行の標準として BOM とプロセス ルーティングを提供します → EMS は、MES がエネルギー使用戦略を最適化するのに役立つエネルギー消費データを提供します。 フィードバック ループ: MES は、実際の実行データ (出力、作業時間、材料消費、品質結果) をリアルタイムで ERP に送信します → ERP は在庫を更新し、コストを計算し、CRM に注文の進捗状況を報告します。 このデータ フローは、需要から納品までの完全なクローズド ループを形成し、工場のすべてのリンクがデータ駆動型の条件下で効率的に動作できるようにします。 2026年には、MES はもはや「スタンドアロン ソフトウェア」ではなく、ERP、WMS、PLM などのシステムと緊密に統合された「デジタル ハブ」になります。 API とマイクロ サービス アーキテクチャが主流になり、リアルタイムのデータ フローと共有によって情報サイロが解消されます。
上記のシステム間のシームレスな統合を実現するために、通常は「API + メッセージ キュー + エッジ ゲートウェイ」のデュアル スピード統合ソリューションが採用されます。イベントタイプのデータ (生産記録、機器の状態) はメッセージ バスを経由し、トランザクションタイプのデータ (注文、請求書の受領) は API とデータベース トランザクションを経由します。主な課題は、異種マルチ システム アーキテクチャ、インターフェースの互換性の低さ、断片化されたビジネス プロセス、データ セキュリティとコンプライアンスの圧力です。
ソリューション: 「マスター データ プラットフォーム + API ゲートウェイ + メッセージ バス + エッジ ゲートウェイ + データ レイク / データ ウェアハウス + メトリック ダッシュボード」のリファレンス アーキテクチャを採用し、段階的かつモジュール式の戦略を通じて統合構築を徐々に進めます。
I. MES：デジタル工場の「コマンドセンター」
インテリジェント工場の情報アーキテクチャでは、MESは重要な橋渡し役を担っています。上位のERP（エンタープライズリソースプランニング）に接続して生産計画や注文情報を受け取ります。 SCADA (監視制御およびデータ収集) および IoT デバイスに下方へ接続して、作業現場からリアルタイムのデータを収集します。また、WMS (倉庫管理システム)、QMS (品質管理システム)、PLM (製品ライフサイクル管理システム) と水平方向に連携します。 MES のコアバリューは次の点にあります。 インテリジェントなスケジューリングと動的な運用: 注文、設備、材料、および人員のリアルタイム分析を通じて、最適な生産運用計画を生成し、緊急事態に対処するために動的に調整します。 リアルタイム監視: センサー、PLC、およびその他の自動化機器を統合することにより、生産ラインの稼働状況をリアルタイムで監視します。 全プロセス追跡可能性: バーコードや RFID などの技術を通じて、原材料、半製品、および完成品の流れ経路を正確に記録し、完全な材料追跡チェーンを提供します。 品質管理: 生産プロセスの主要なプロセスパラメータを厳密に管理し、異常を迅速に検出して対処します。 IDCの「2025年グローバル製造業デジタル変革トレンドレポート」によると、MESシステムを通じて工場間のコラボレーションを実現した企業は、注文の配送サイクルを平均28%短縮し、在庫回転率を19%向上させ、総合設備効率（OEE）を15%向上させています。
II. コアシステムの概観
1. ERP（エンタープライズリソースプランニング） - オペレーションと財務の「頭脳」 ：ERPは、企業のリソースチェーン全体を統合し、販売、生産、調達、倉庫管理、品質、原価計算、その他の側面を管理します。顧客からの注文を生産計画に変換し、生産結果に基づいて原価計算と財務決済を完了する責任があります。 MESとの連携： ERPはMESに生産作業指示書を発行し、MESは完了後、実際の実行データ（作業時間、材料消費量、出力など）をERPにフィードバックします。 ERPは在庫を更新し、それに応じてコストを計算し、計画→実行→会計の完全なクローズドループを形成します。
2. APS (Advanced Planning and Scheduling System) – 生産計画のための「最適ソリューションエンジン」: 限られたリソース制約 (設備容量、材料供給、人員シフト、段取り替え時間など) の下で、APS はオペレーションズリサーチ最適化アルゴリズムによって最適な生産スケジューリング計画を自動的に生成します。ワークステーションで異常が発生した場合、システムは数秒以内にスケジュールを再計算できます。MES との連携: APS は ERP から注文要件を受け取り、工場の制約と組み合わせてプロセスレベルまでの詳細なスケジューリング計画を生成し、実行のために MES に渡します。MES はリアルタイムの設備ステータスと生産進捗状況を APS にフィードバックし、動的な再スケジューリングと注文挿入シミュレーションをサポートします。
3. SCADA (Supervisory Control and Data Acquisition) – 工場の「神経末端」: SCADA は、PLC、センサー、計器などのフィールドデバイスと直接やり取りし、温度、圧力、速度、エネルギー消費、設備ステータスに関するリアルタイムデータを収集し、リモート監視および制御機能を提供します。 MESとの連携: SCADAによって収集されたリアルタイムの機器データ(OEE、サイクルタイム、故障アラームなど)は、生産監視、パフォーマンス分析、品質トレーサビリティのためにMESにアップロードされます。MESは、SCADAを介して制御コマンド(機器の起動/停止やパラメータの調整など)を送信することもできます。
4. WMS (倉庫管理システム) – マテリアルフローの「ディスパッチセンター」: WMSは、倉庫内の入庫、出庫、在庫、保管場所プロセスを管理し、AGVと連携してマテリアル配送を完了し、自動化倉庫とフラット倉庫の両方で統一された倉庫管理を実現します。 MESとの連携: MESは、生産計画に基づいてWMSにマテリアル要求を開始します。WMSがピッキングと配送を完了すると、マテリアルのバッチと数量などの情報をMESにフィードバックします。生産が完了すると、MESはWMSに通知して完成品の倉庫保管を完了します。
5. PLM (製品ライフサイクル管理システム) – 設計とプロセスの「ソース」: PLM は、概念設計、エンジニアリング図面、部品表 (BOM) からプロセス ルーティングまで、製品ライフサイクル全体にわたってデータを管理します。PLM によって出力された EBOM は、プロセス部門によって MBOM に変換され、ERP 計画と MES 実行の共通言語になります。MES との連携: PLM のプロセス ルーティング、作業指示、品質基準、その他のデータは MES と直接同期され、現場での生産をガイドします。生産中に発見された設計またはプロセスの問題は、MES を介して PLM にフィードバックされ、製品設計の最適化が促進されます。
6. MOM (製造オペレーション管理システム) – MES の「進化的アップグレード」:
MOM は、品質管理システム (QMS)、設備管理システム (EAM)、人事管理システム (LMS)、エネルギー管理など、MES よりもさらに広範な製造オペレーション機能をカバーし、工場現場でのすべての運用活動を網羅する統一管理プラットフォームを形成します。MES との関係: MES は MOM の中核コンポーネントです。 MOMは、生産実行、品質管理、設備保守、従業員のパフォーマンス、エネルギー消費などのモジュールを単一のプラットフォームに統合し、製造業務の包括的な管理を実現します。
7. CRM（顧客関係管理システム） – 需要入力の「前哨基地」：CRMは、販売見込み客、顧客情報、販売注文、アフターサービスなど、企業と顧客間のすべてのやり取りを管理します。「注文計画-調達-生産-倉庫保管-配送-決済」のメインチェーンにおいて、CRMは出発点となります。MESとの連携：CRMの顧客注文はERPを介してMESに送信されます。MESは、注文生産の進捗状況と推定納期についてCRMにフィードバックを提供し、注文の発注から配送までの全プロセスの可視化を実現します。
8. EMS（エネルギー管理システム） – グリーン製造の「エネルギーマネージャー」：EMSは、企業の生産設備、エネルギー計測機器（電気、水道、ガス）、環境監視機器からリアルタイムデータを収集します。 AIアルゴリズムと組み合わせることで、将来のエネルギー需要と炭素排出量の傾向を予測し、動的なエネルギー計画戦略を策定します。EMSシステムにより、企業はシステム導入後1か月以内にエネルギー効率を15%向上させ、エネルギー管理コストを10%削減できます。MESとの連携：EMSはMESから生産計画と設備稼働状況を取得し、エネルギー消費データを組み合わせてエネルギー計画を最適化します。MESはEMSからエネルギー消費データを取得し、単位製品エネルギー消費量を計算し、生産計画のためのエネルギー制約情報（ピーク電力価格期間の回避など）を提供します。
9. その他の重要なサポートシステム（IIoT、QMS）
産業用モノのインターネット（IIoT）プラットフォーム：センサーとエッジコンピューティングデバイスを展開することで、生産設備の最大99.8%のリアルタイムデータ取得を実現し、MESに信頼性の高い設備データソースを提供します。
品質管理システム（QMS）：検査計画、SPC分析、不適合製品の処理、品質トレーサビリティを具体的に管理し、MESとの緊密な統合により、主要なプロセスデータの自動情報収集が可能になります。
Ⅲ. 展望:
統合からインテリジェンスへ 2026 年現在、デジタル インテリジェント ファクトリーの進化はまだ終わっていません。AI ビッグ データ モデル、デジタル ツイン、マルチ エージェント テクノロジーの成熟に伴い、MES/MOM は「エージェント アーキテクチャ」へと進化しています。このシステムは、それぞれが独自の責任を担う複数の「スーパー従業員」で構成され、ERP、PLM、その他のシステムからのデータと機能を深く統合します。自然言語を通してユーザーと複数回の対話を行い、複雑な指示を理解し、複雑な生産および運用タスクを自律的に完了します。未来の工場はもはや「人間が操作する設備」ではなく、「データ駆動型の意思決定とインテリジェントな自律運用」へと進化します。そして、これらすべての出発点となるのが、MESを中心としたシステム統合です。
